采用 SZ 工藝的建筑電纜護套擠出生產線
適用于 PVC、PE、HFFR、LSHF
?

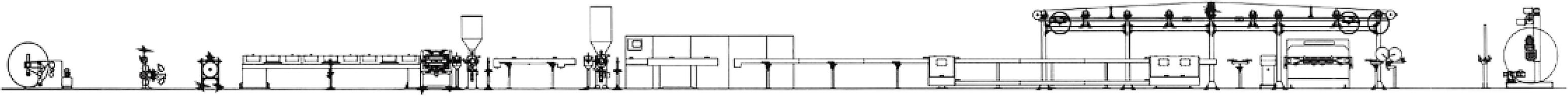

放線架 | SZ 絞合成覽段 | 擠出機 | 冷卻水段 | 牽引單元 | 儲線器 | 收線機 | 生產線控制系統 |
PPO-800BM | SZ 16 | EXT 35-26 | CT-30F | CA-800 | AC 600 H | TA-1250D | SU L |
PPO-1250BM | EXT 45-26 | CTD-30 | BA-800 PC | AC 800 H | TA-1600D | SU P | |
PPO-1600BM | EXT 60-26 | BA-1250 PC | AC 1000 H | PO-1600 | |||
PPO-800BM | EXT 80-26 | PTU-2240B | |||||
PPO-1000BM | EXT 100-26 | PTU-3000B | |||||
PPO-1250BM | EXT 120-26 |
這是漢鼎擁有專·業的擠出工藝,可以高速生產柔軟電纜。這種工藝中,采用專 用的擠出單元設計,電線成纜的地點,也是塑料擠出的地點。絕緣線芯和填充 材料中間有一層塑料膜,使得這兩種材料可以十分方便的分開,這意味著,取 消了傳統的加滑石粉的單元,避免了對環境的污染。在擠出單元后的冷卻水槽 中漫沒了用來保持扭轉狀態 ( 成纜狀態 ) 的牽引,此時塑料會很快固化。
這樣就實現了在高速生產下,保持電纜的成纜節距不変。
工藝過程
雙層共擠 : 護套層和填充層雙層共擠
串聯擠出 : 一個擠出填充層,一個擠出護套層
生產線型號
EXT B1:SZ 絞合系統,護套層和填充層共擠
EXT B2:SZ 絞合系統,串聯擠出,一個擠出填充層,一個擠出護套層
EXT B3:SZ絞合系統,漢鼎擁有?!I(yè)的系統并配有兩個串聯的擠出機,一個擠出填充材料,一個擠出護套材料
主要特點
? 同時擠出不同材料 ( 填色層和護套 )
? 高速生產
? 線纜生產應用廣泛
? 高速自動換盤,無需降速
? 線盤范圍廣

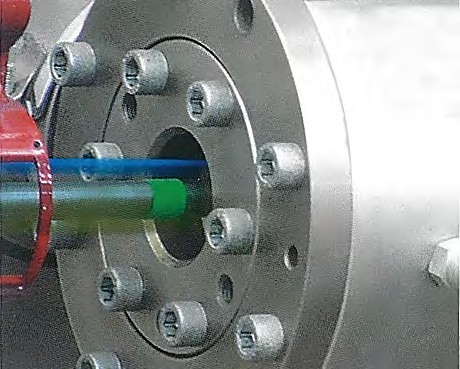

擠出填充材料的機頭,SZ 絞合成纜點與擠出點重合
導體 | 導體截面積 | 擠出外徑上限 | 成纜根數上限 | 填充材料 | 護套材料 | 生產速度上限 |
實心(1 類)絞線(2 類)束線(5 類) | 0.6-16.0mm2 | 30mm | 7x6mm2 5x16mm2 | EPDM,PVC,HFFR | PVC,PE,HFFR | 400m/ 分 |
