DTE-D 型束絞機
設備說明

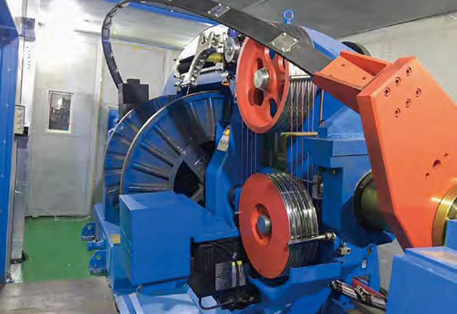

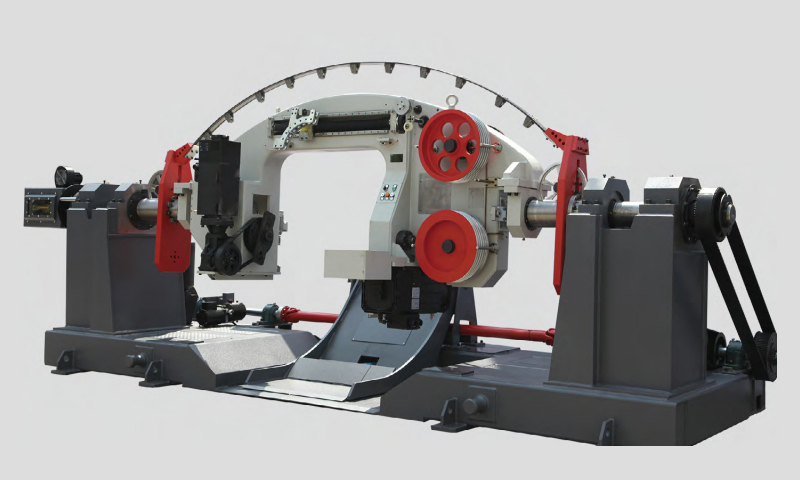

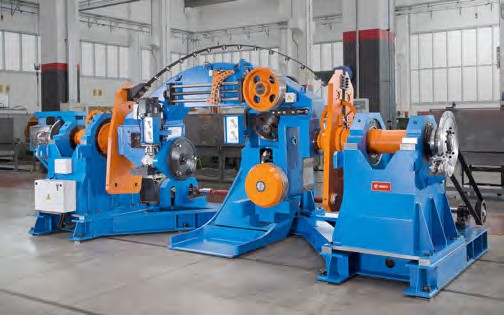

此設備專門用來絞鋁和銅圓形緊壓導體。此方案包含一個外部旋轉壓緊模結構， 并提供所需要的牽引力用于壓緊導體。導體緊壓時，束絞機收線獲取，雙絞機 有一個專門線道減少旋轉牽引輪和收線盤之間的轉矩，以致于能保證有一個良好的圓形導體。
用途
適用于銅線和 PVC 絕緣線或鋁線 7-19-37-61 股以下導體同心絞合，主要用于銅截面為 16-300mm2, 鋁截面為 16-400mm2。
這種高速束絞技術的方案十分符合高質量且標準導線的競爭戰略。HD 束絞系統是工藝速度和高水平使用的結合，投資少，產量高。 束絞方案的引進，取代了以管式和框式絞線機為基礎的傳統方案，通常需要重新規劃工廠設計產品和組織生產方式。單層與單輸入線（漢鼎）概念的引進對有效利用束絞技術所帶來的益處十分關鍵。漢鼎為束絞絞線機開發了專用的外部裝置：放線機、預絞機、二次成型壓緊、防水系統等。
型號 | DTE-1250D | DTE-1600D | DTE-1800D | DTE-2000D | DTE-2240D | DTE-2500D |
( 鋁 Al)( 銅 Cu) 線直徑 (mm) | ?1.0-3.0 | ?1.5-4.8 | ?1.5-4.8 | ?1.5-4.8 | ?1.5-4.8 | ?1.5-4.8 |
捻股截面 ( 柔性股 ) (mm2 ) | 3.5-70 | 16-240 | 16-240 | 16-240 | 16-240 | 16-240 |
捻股截面 (1?6) (mm2 ) | 3.5-50 | 16-50 | 16-50 | 16-50 | 16-50 | 16-50 |
束絲截面 ( 銅 ) (mm2 ) | 3.5-50 | 16-150 | 16-185 | 16-240 | 16-300 | 16-300 |
束絲截面 ( 鋁 ) (mm2 ) | 3.5-70 | 16-240 | 16-240 | 16-300 | 16-400 | 16-400 |
線纜直徑上限 (mm) | ?10 | ?25 | ?35 | ?35 | ?35 | ?35 |
緊壓系數上限 | 85-90% | 85-90% | 85-90% | 85-90% | 85-90% | 85-90% |
線速上限 (m/min ) | 70-150 | 170-200 | 170-200 | 170-200 | 170-200 | 170-200 |
絞合外徑 (mm) | ?15/max | ?25/max | ?35/max | ?35/max | ?35/max | ?35/max |
轉體速度 (rpm) | 800/max.(1600TPM) | 500/max. (1000TPM) | 350/max. (700TPM) | 350/max. (700TPM) | 200/max. (400TPM) | 200/max. (400TPM) |
絞距范圍 (mm) | 40-350 | 50-600 | 60-600 | 60-600 | 60-600 | 60-600 |
