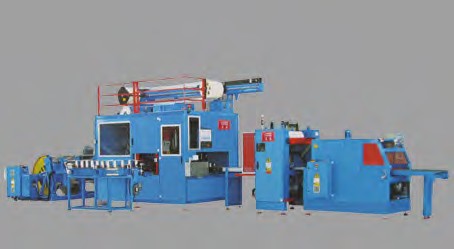

ACP-400H 雙頭自動成軸 ( 成盤 )、成圈包裝生產線
?
ACP-400H 雙頭自動成軸 ( 成盤 )、成圈包裝線是為帶有伸縮膜的單芯線和多芯電纜直徑為 2.5-12mm 的高速成圈或成軸而設計的。

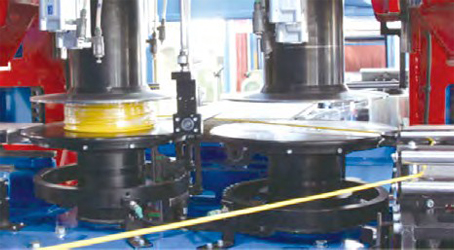

雙頭自動成圈 / 收線以及伸縮包帶裝置
? 線圈線纜長度精確度 +/- %0.15
? 提高了成纜功能
? 線圈外徑和高度靈活
? 電纜絕緣測試和塊狀檢測器 ( 選配 )
? 西門子 SIMOTION 集成自動化技術
ACP-1600 馬達放線
? 上限卷軸直徑:1600mm
? 下限卷軸直徑: 630mm
? 上限卷軸重量:3 噸
ACP-800 伸縮膜裝置
? 長使用壽命的熱膜裁切裝置
? 較小的能耗
? 在伸縮爐里提高了空氣的分散,獲得較好的伸縮質量

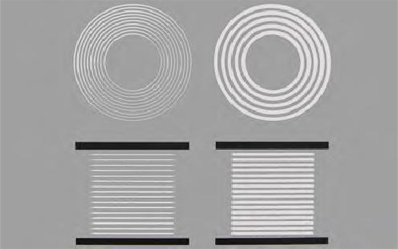

適用線圈尺寸
? 線圈外徑:下限 210mm,上限 400mm
? 線圈內徑:150 mm
? 線圈高度:30-190 mm
適用線軸尺寸
? 線軸外徑:下限 160 mm,上限 230mm
? 線軸外徑:150 mm
? 線軸高度:50-250 mm
? 線軸材料:紙板,金屬或塑料
氣動控制臥式儲線器
? 儲線容量大約為 60 米
? 精確張力控制
? 緊湊設計

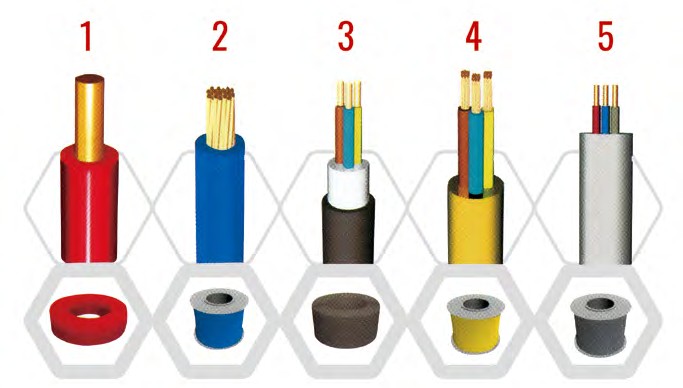

1. 剛性柔性或多股絕緣絞合的單芯線成圈使用的橫截面為 1.5 mm2 - 6 mm2
2. 柔性或剛性多芯電纜成圈使用的橫截面為 2 x 0.75 mm2 - 4 x 2.5 mm2
3. 剛性,柔性或多股絞合的絕緣單芯線線軸的橫截面為 1.5 mm2 - 6 mm2
4. 扁平成對線橫截面為 2 x 1+1 mm2 - 2 x 4+2.5 mm2
5. 扁平成對線的橫截面為 2 x 1+1 mm2 - 2 x 4+2.5 mm2
重要!
電纜固定到線軸或線圈上,ACP-240H 不需要使用特殊帶膠的彈性聚乙烯膜。
ACP-240 使用標準的聚乙烯拉伸膜:寬度 60mm, 厚度 20-22 微米,長度大約 80-100 米每卷,
用來固定線圈。

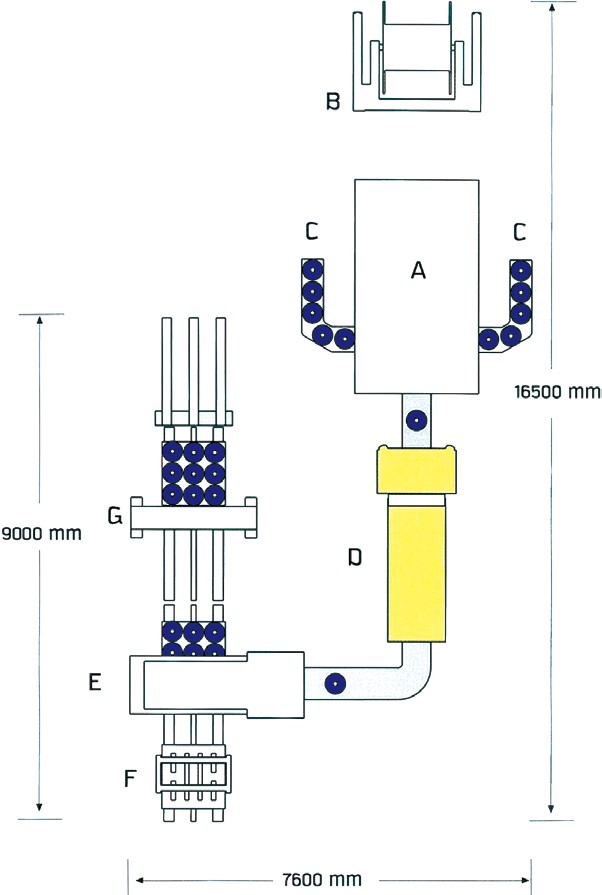

A. 雙機頭成圈 / 成軸裝置
B. 馬達放線裝置
C. 空軸進給輸送機
D. 伸縮膜裝置
選配部分
E. 線圈 / 線軸堆疊裝置
F. 空托盤庫
G.托盤伸縮包帶裝置
